Q:
HALCONの画像取り込みインターフェースファイルの追加手順を教えてください。
#8603 Interface library not availableでhAcq<インターフェース名>.dllがありませんでした。

A:
MVTec Software Manager (SOM) からインストールできるものと、手動でDLL等をコピーする場合とで手順が異なります。

A1 オンラインSOMからインストール:

HALCON 22.11以上であれば、標準インターフェースのDirectFile・File・GenICamTL・GigE Vision (GigEVision2)・Directshow (～22.11)・Media Foundation (24.11～)・RealSense・USB3Vision はSOMからインストールできます。
下記の手順に従ってインストールを行ってください。
画像が小さい場合、右クリックから別のタブで画像を開いてください。

1. SOMを起動

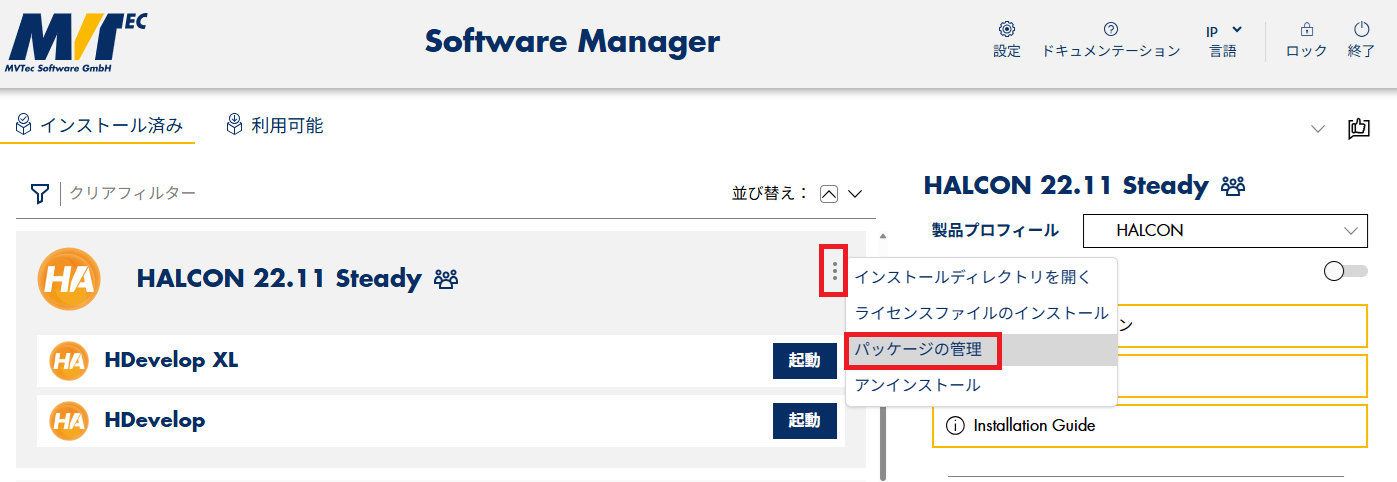

2. HALCONバージョンを選択して「︙」から「パッケージの管理」を選択
   •
3. 「Image Acquisition Interface」を展開して追加するインターフェースを選択し「次へ」
   •
4. ショートカット設定を確認して「次へ」
   •
5. 変更概要でパッケージ詳細を確認し、目的のインターフェースとその依存先がリストアップされていることを確認し「次へ」
   •

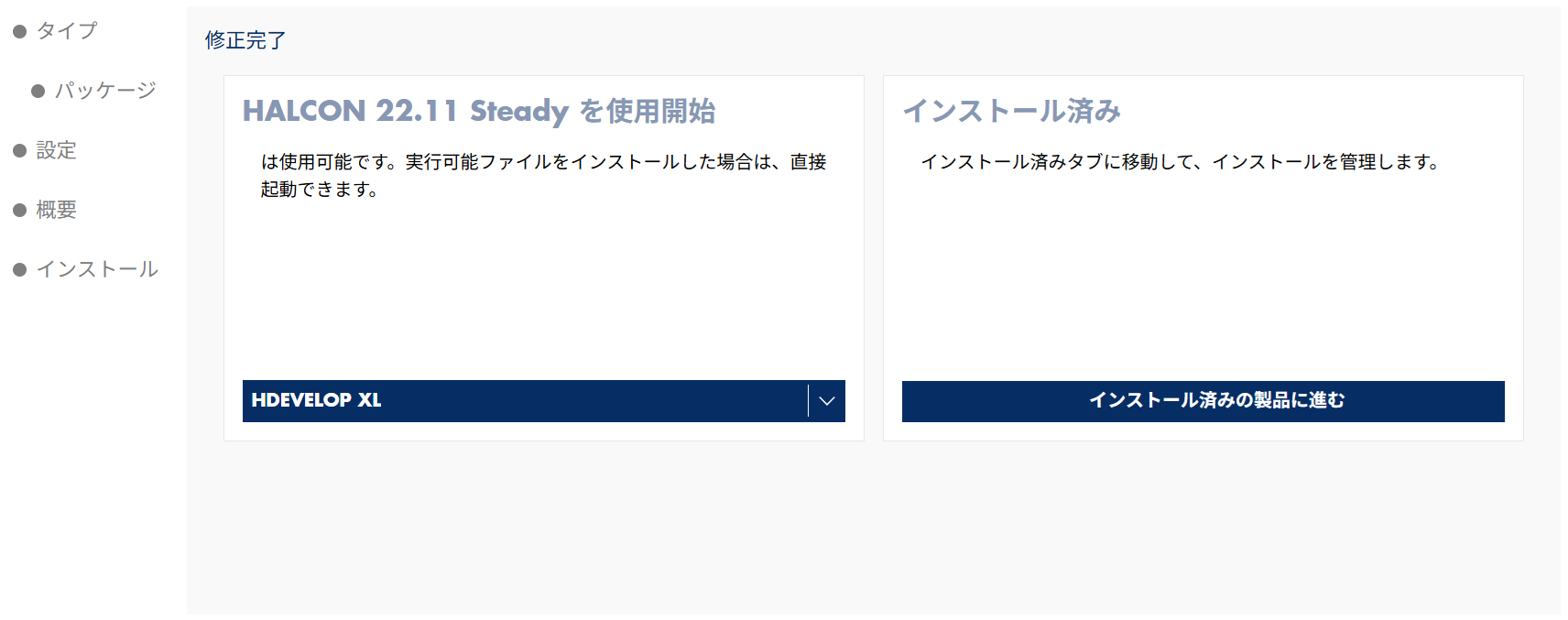

6. インストールが進行し (ネットワーク接続が必要です) 、「修正完了」が表示されれば終了
   •



A2 オフラインSOMからインストール:

1. インストール時に使用したオフラインSOMを起動

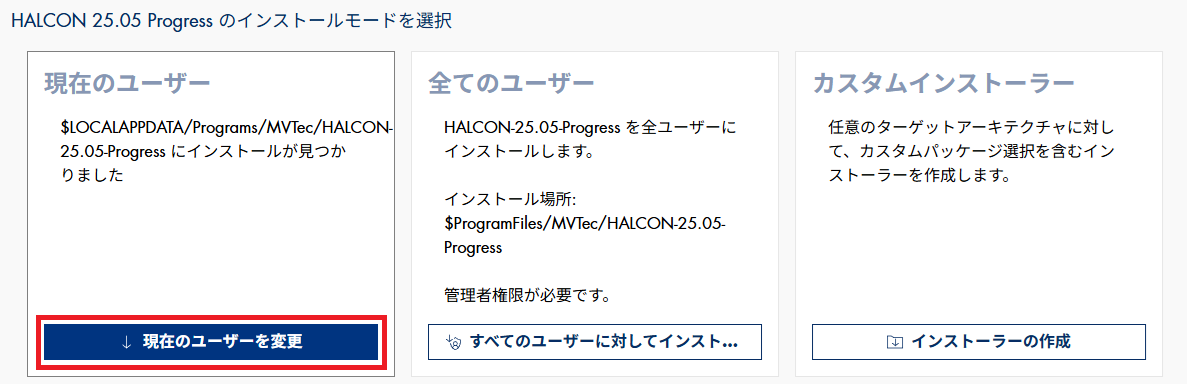

2. 「現在のユーザーを変更」または「すべてのユーザーを変更」 (インストール先によって分岐)
   •
3. 以降A1-3.以降と同手順 (ただしインターネット接続不要)



A3手動コピー:

MVTec製でない、サードパーティ製の画像取り込みインターフェースでは手動でコピーしてインストールを行います。
ここでは、Basler社 (旧Silicon Software社) のカメラリンクボード marathonのための Siicon Softwareインターフェースを例に説明します。
手動コピーが必要なインターフェースは基本的に、HALCONインターフェース以外にも個別にソフトウェア・ドライバのインストールが必要になります。
例えばSilicon SoftwareならSilicon Software driver (microDisplay)、Intel RealSenseならRealSense SDKを必要とします。
必要なソフトウェアについてはDocumentationのSystem Requirementsをご確認ください。

1. MVTecのダウンロードサイトから目的のインターフェースをダウンロード
   •

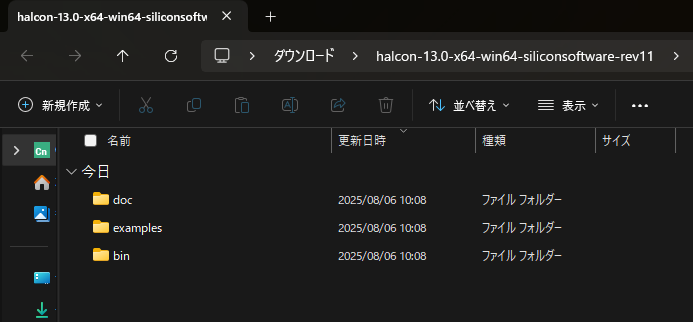

2. ダウンロードしたzipファイルを解凍
   •
3. HALCONインストールディレクトリ (環境変数HALCONROOT) に展開したファイルをコピー
   • 展開したフォルダ構成とHALCONのインストールディレクトリの構成を見ながら上書きする形でコピーしてください
   •



A4 インストール時に画像取り込みインターフェースを含めてインストールする

SOMで既定値でインストールした場合は画像取り込みインターフェースは含まれませんが、インストール時にパッケージを自分で選択すれば、後からインストールする必要はなくなります。

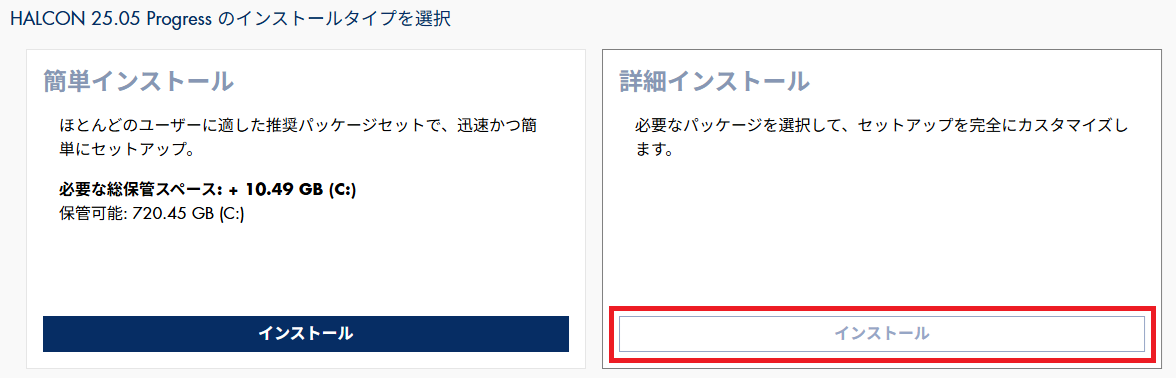

1. インストールタイプの選択画面で「詳細インストール」を選択
   •
2. A1-3と同様に所望の画像取り込みインターフェースを指定してインストールを進行
   •



インストール後の確認方法

HDevelopを起動し、次のコードでリビジョン番号が取得できればインストールに成功しています。
GenICamTLの部分はインストールしたインターフェースの名前に変更してください (hAcqGenICamTL.dll → GenICamTL)

info_framegrabber ('GenICamTL', 'revision', Information, Revision)
